Конструкция доба 16"

[didperm]

Решил сюда кидать конструктивные решения постройки доба для зеркала "Зеленый дракон"

[didperm]

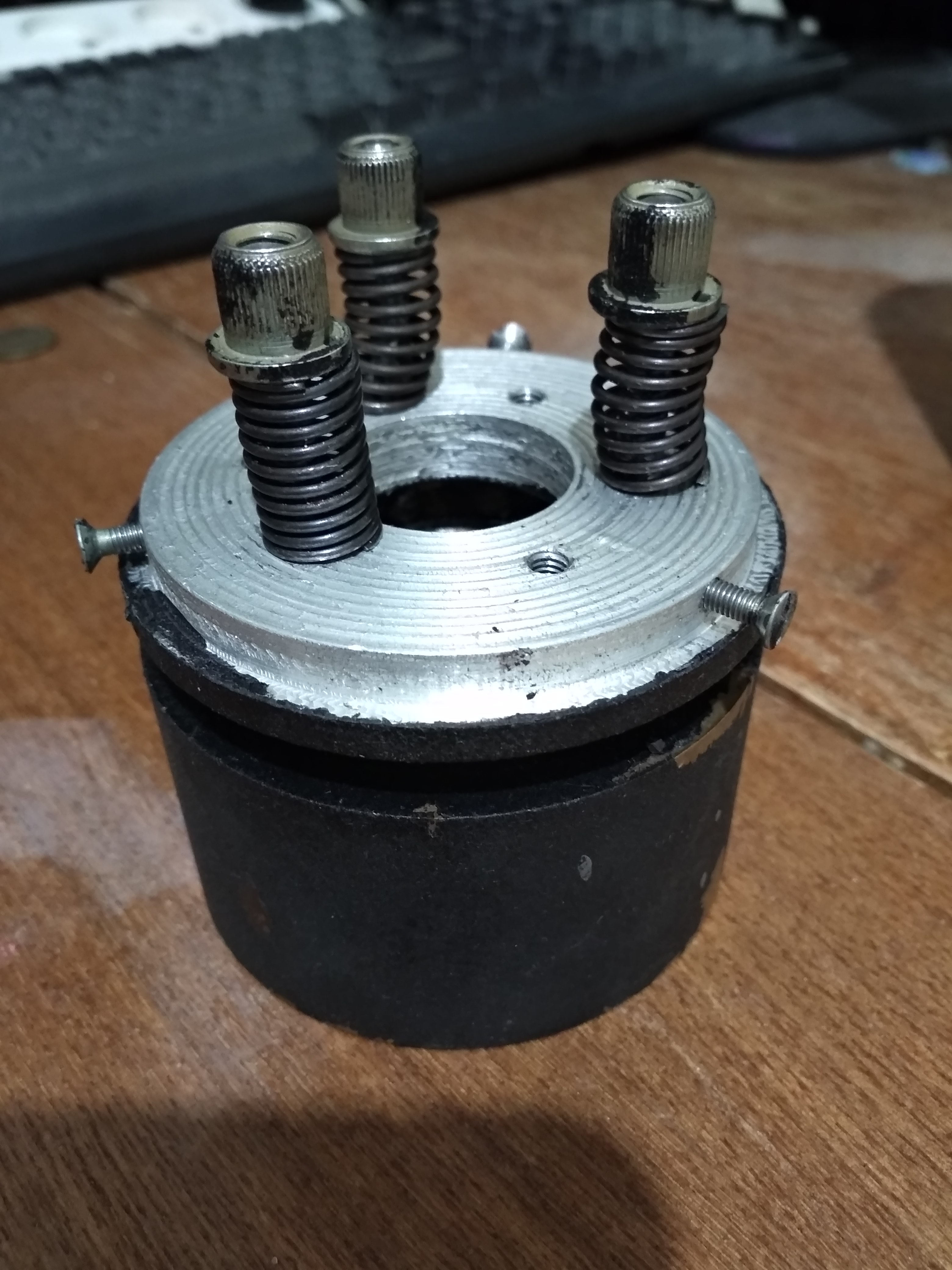

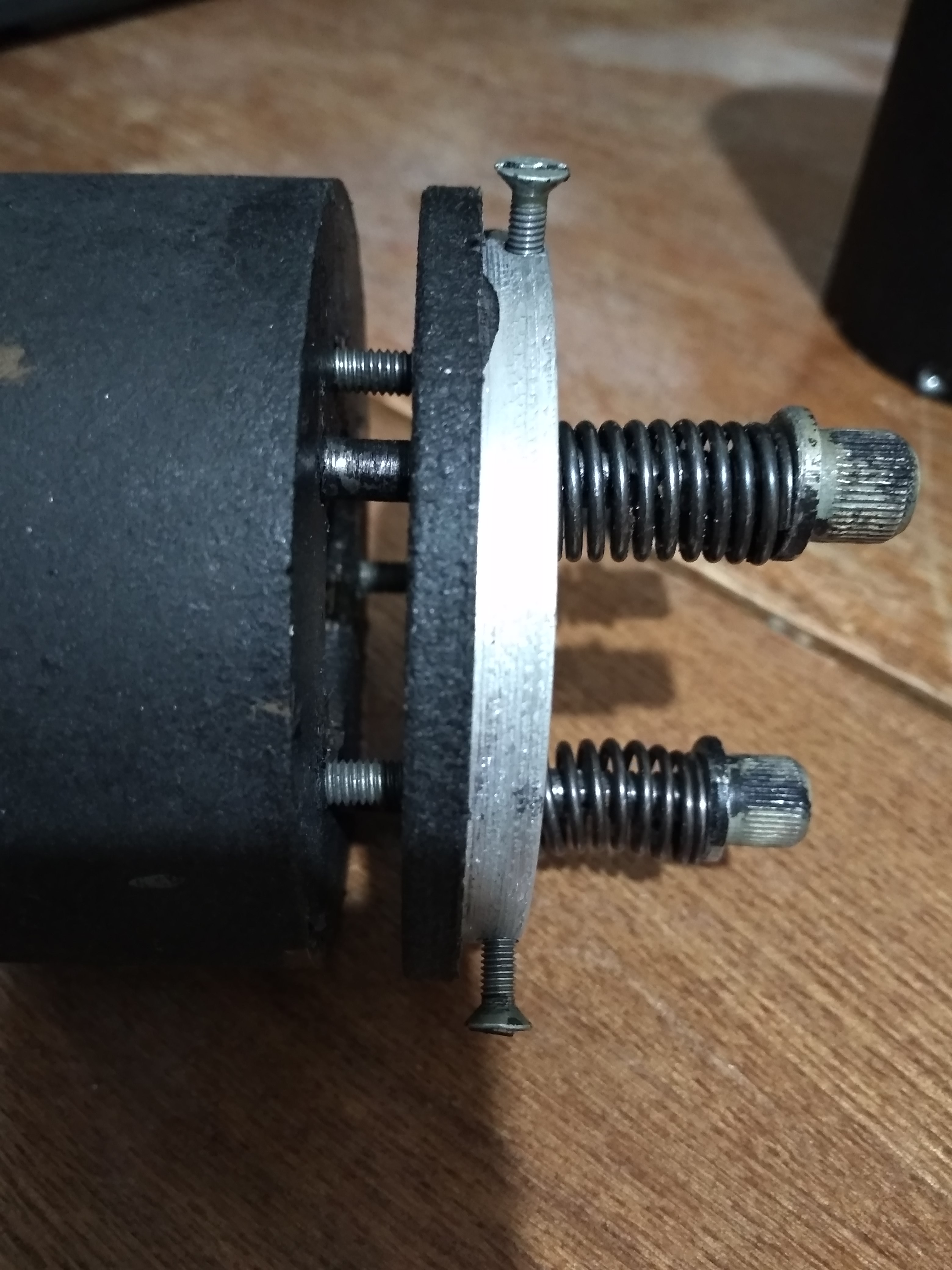

Некоторые детали паука. Стакан и механизм задарил мне Виктор (VIQ).
Эти детали от кассегрена.
Разобрал, перевинтил упорные винты,

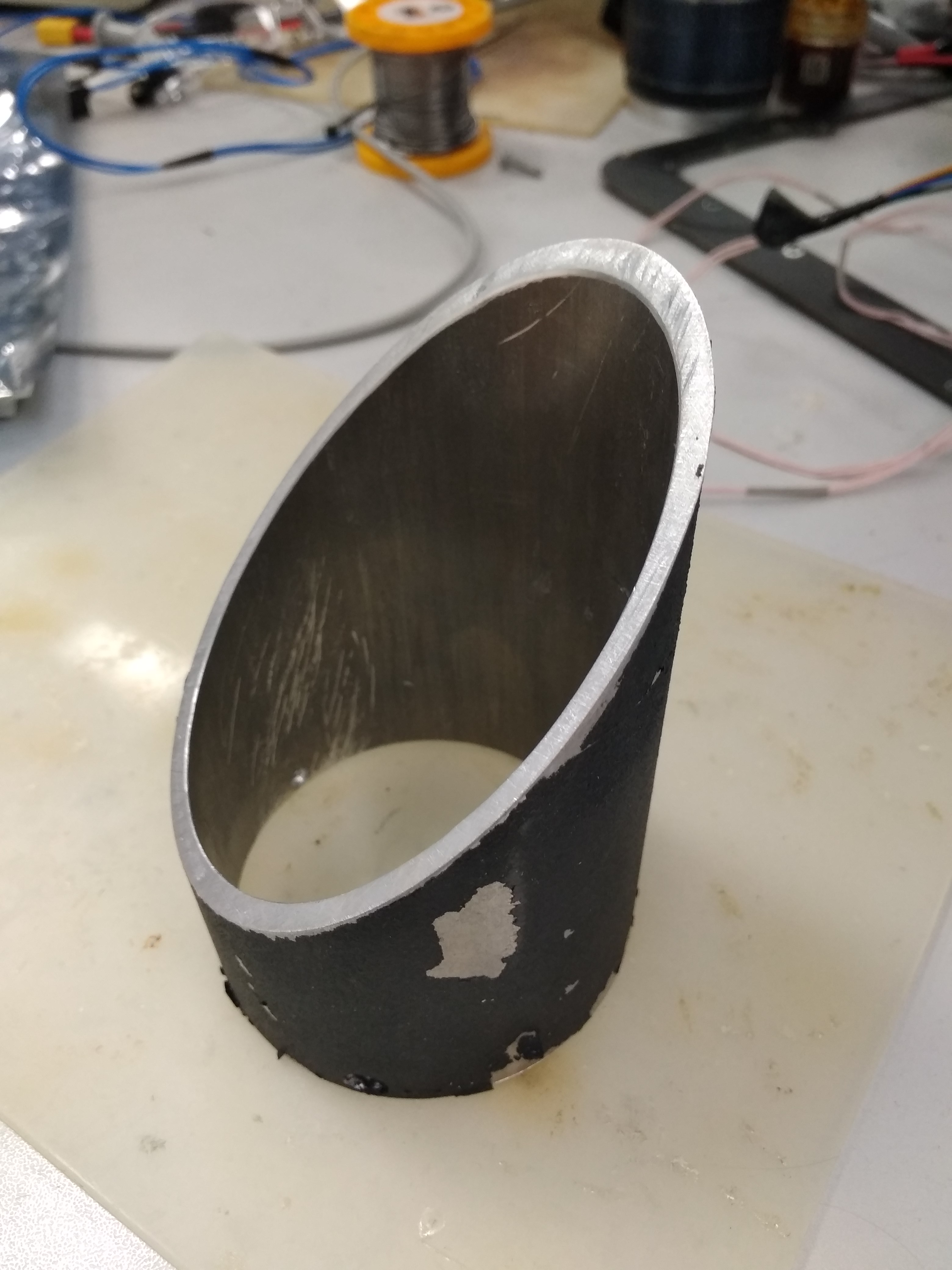

отрезал гильзу под 45 градусов.

[didperm]

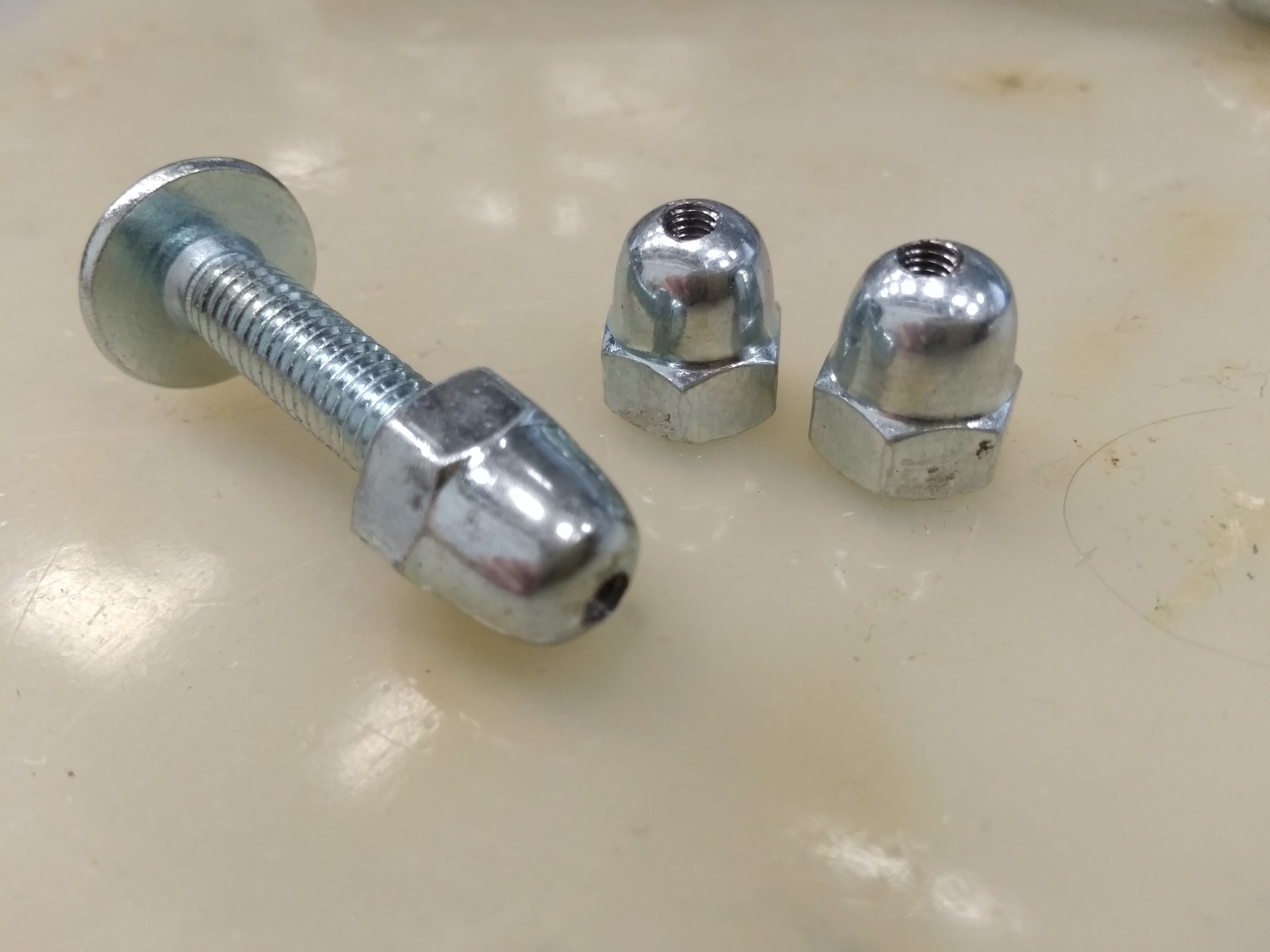

Упорные шаровые гайки для размещения на них треугольников разгрузки главного зеркала.
Просверлил в них отверстия для фиксации треугольников.

[senao]

В шаровых гайках отверстия просверлены со смещением. Это особенность конструкции?

[didperm]

В шаровых гайках отверстия просверлены со смещением. Это особенность конструкции?

Сверло съехало )). Перед елаю. Много купил.))

[senao]

В таком случае, если нет доступа к токарному станку можно просверлить отверстия следующим способом. Берем шпильку, или отрезаем головку болта. Наворачиваем на шпильку шаровую гайку. Затем крепим получившуюся конструкцию в дрель, включаем, отмечаем маркером центр. Далее керним, можно каким нибудь старым метчиком. Потом сверло зажимаем в тиски и сверлим.
Соответственно сверло у нас неподвижно, вращается деталь. За счет этого отверстие не уводит в сторону. Таким способом можно сверлить отверстия внутри болтов, отверстие получается четко по центру.

[didperm]

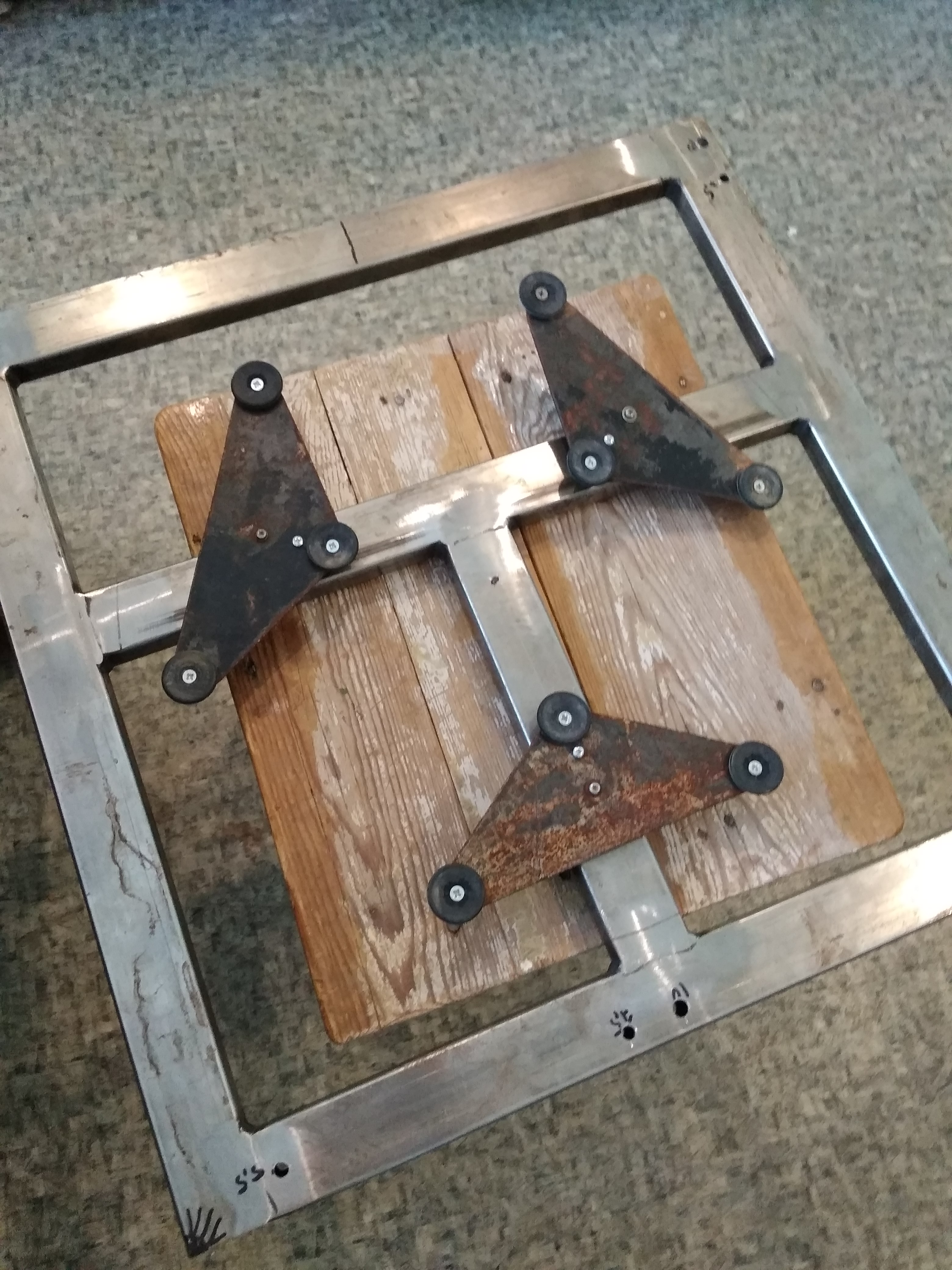

Начал монтировать оправу для Зеленого.
Треугольники немного ржавые, потом покрашу.

[didperm]

Заварили сегодня торец стакана.

[didperm]

Продолжаю собирать оправу.

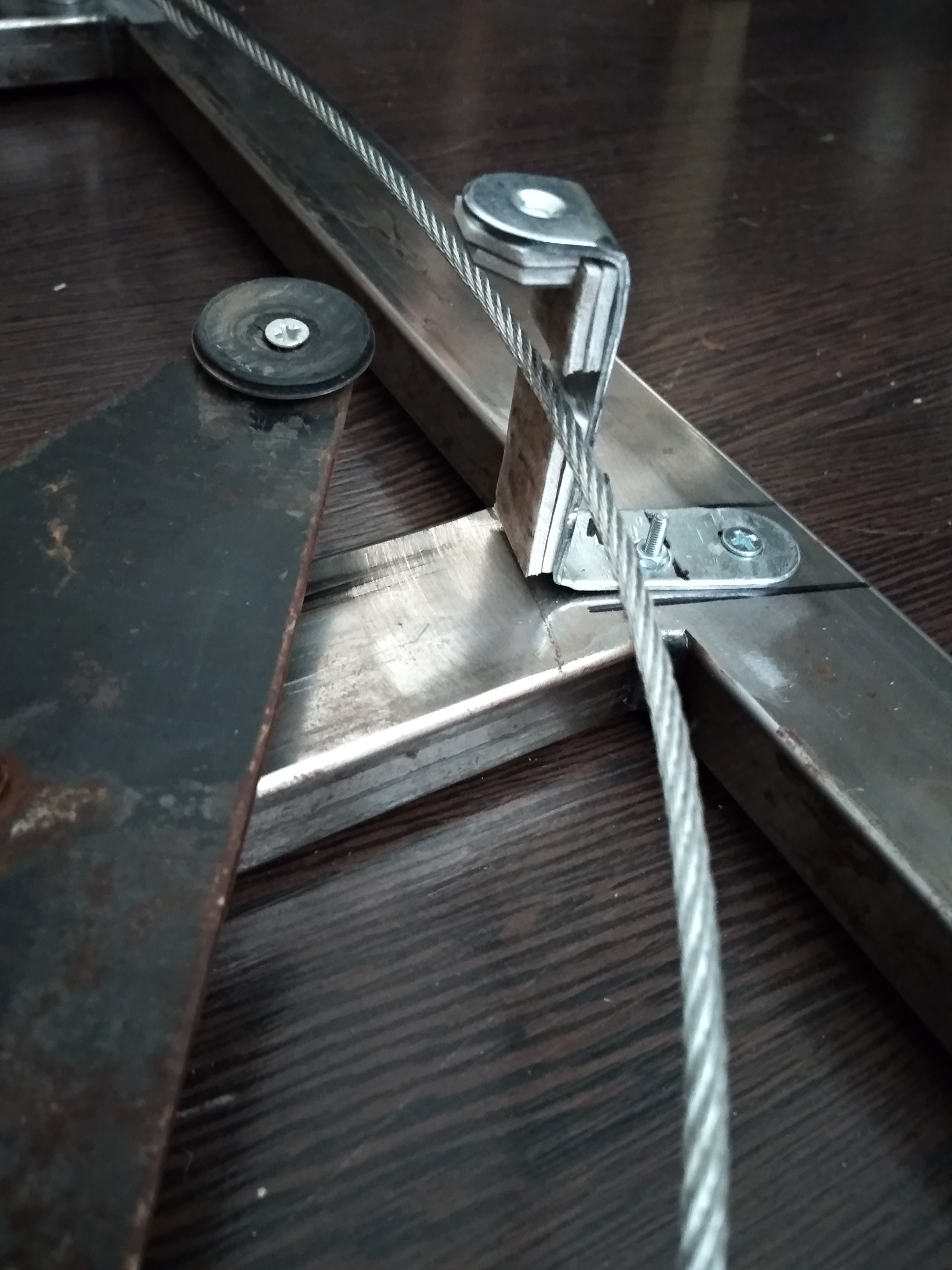

Повесил трос для разгрузки торца

и сделал лапки.

Лапки оклеил изнутри линолеумом , сделал паз для троса.
Заодно паз этот будет поддерживать трос, чтобы он не съезжал.

[didperm]

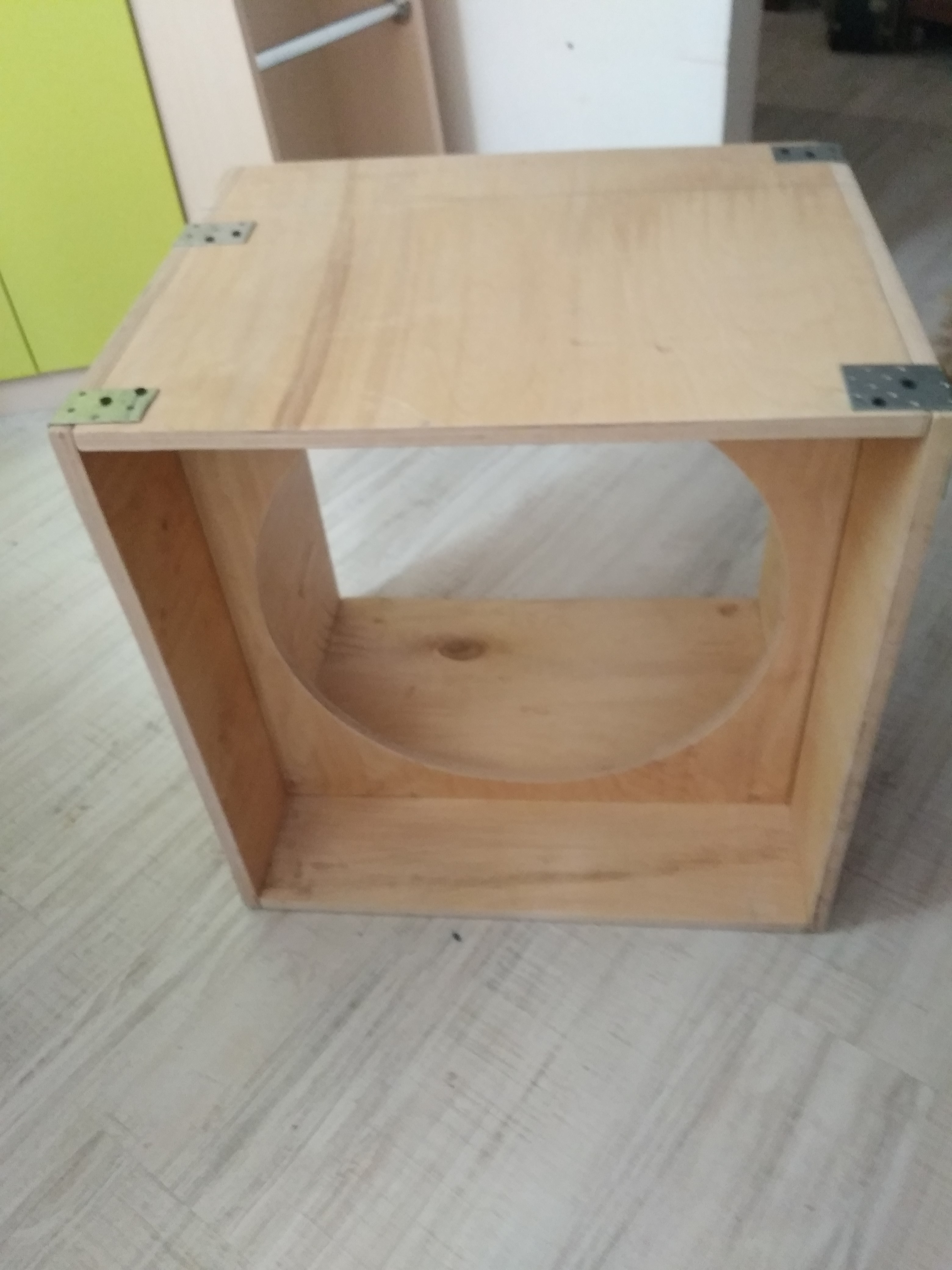

Сделал короб.
Пока не стал клеить, собрал на уголках из 15мм фанеры.
Размер получился слишком большой 55х55х45.
Скорее всего рама для оправы великовата. От нее размеры поехали.
Но пока соберу так, как прототип.
