Конструкция доба 16"

[didperm]

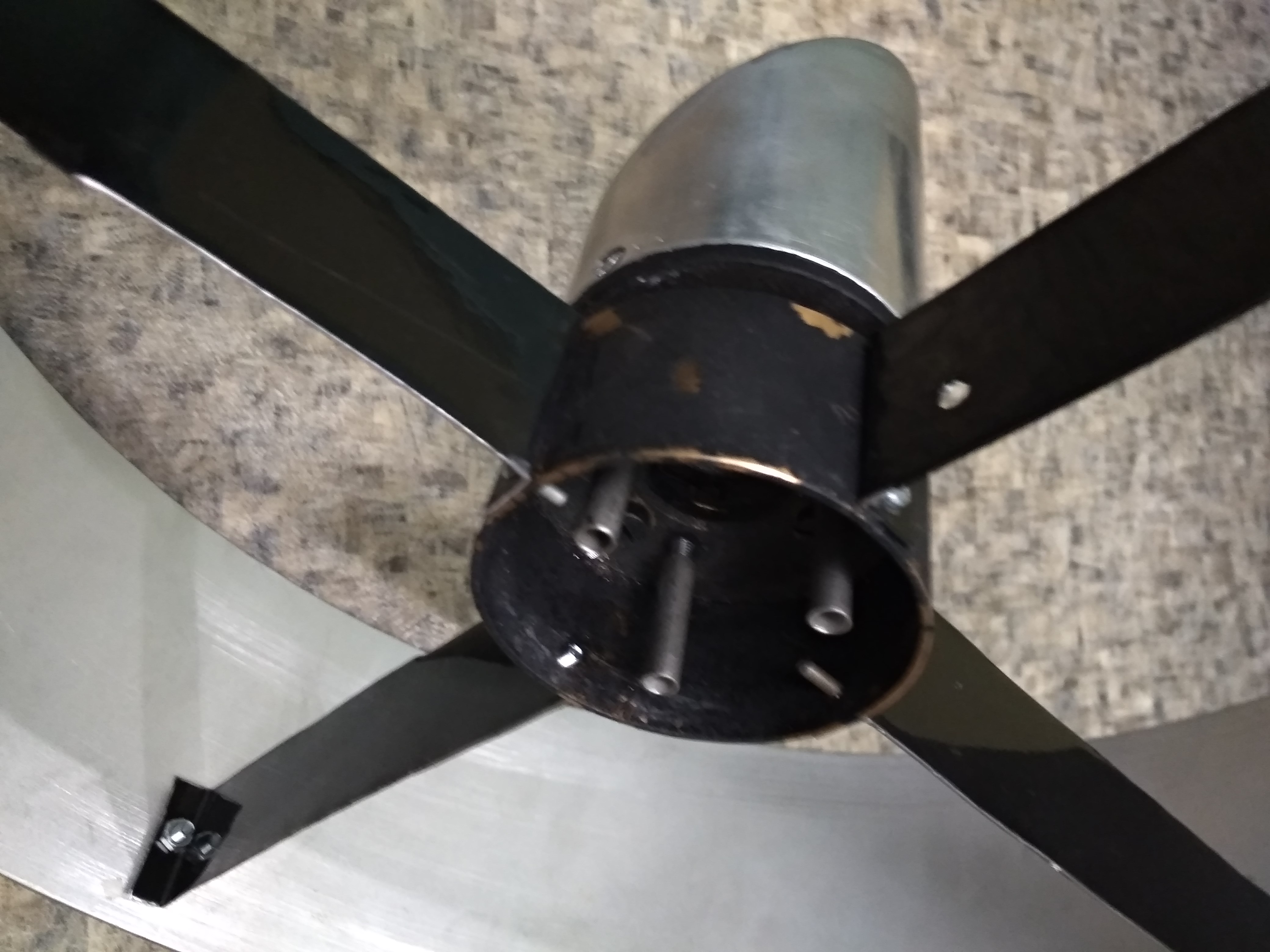

Собрал паука.

[didperm]

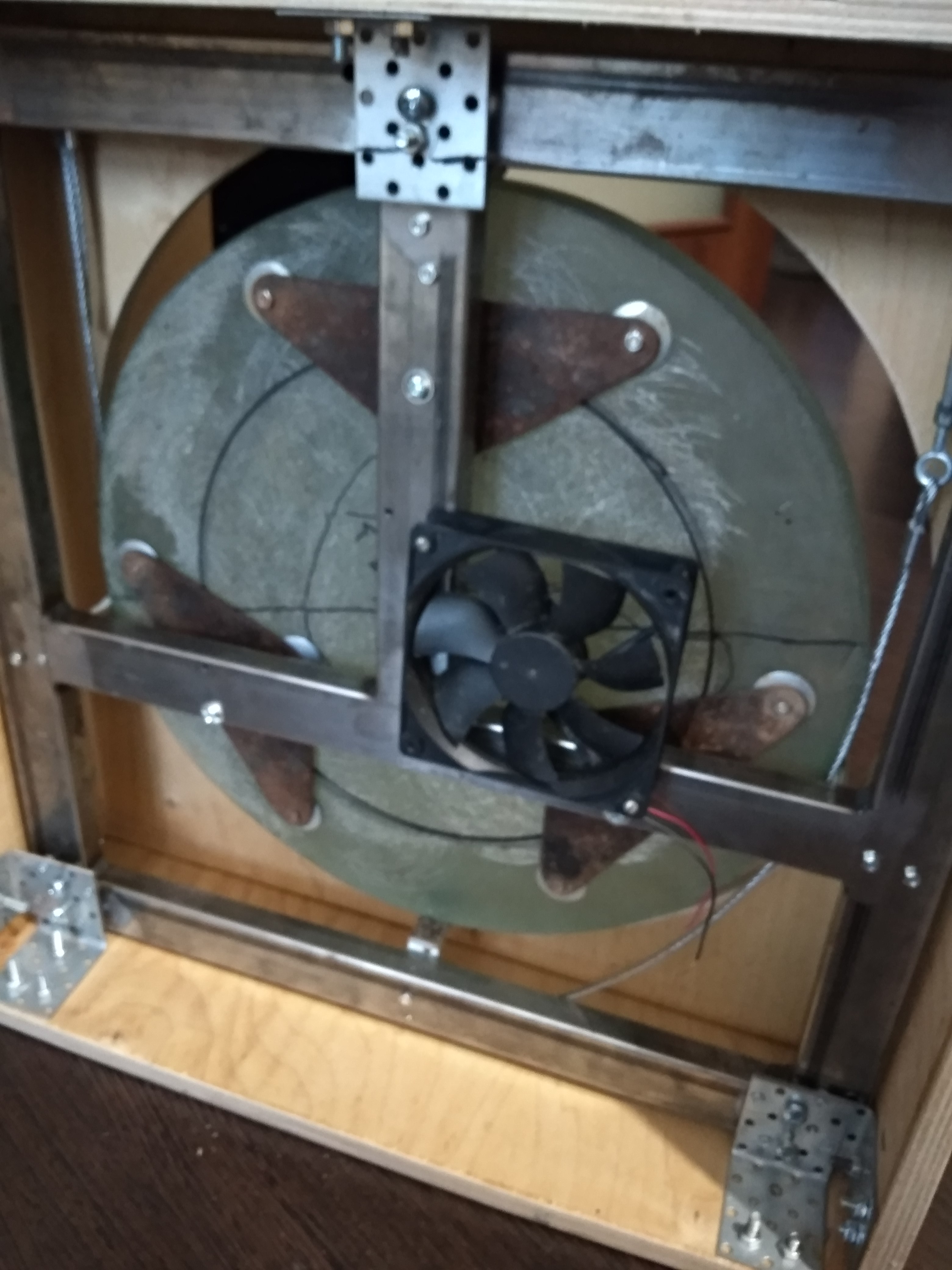

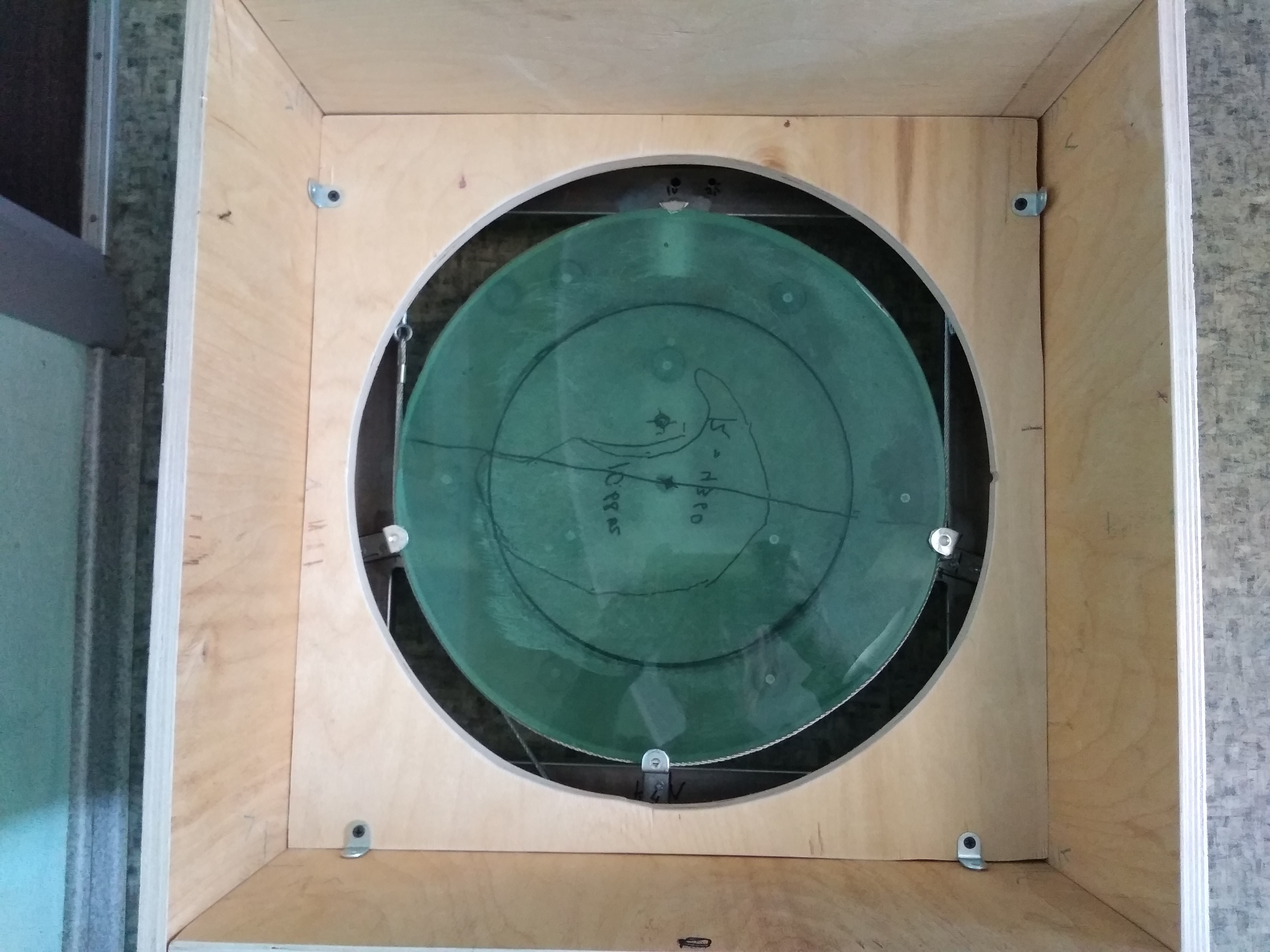

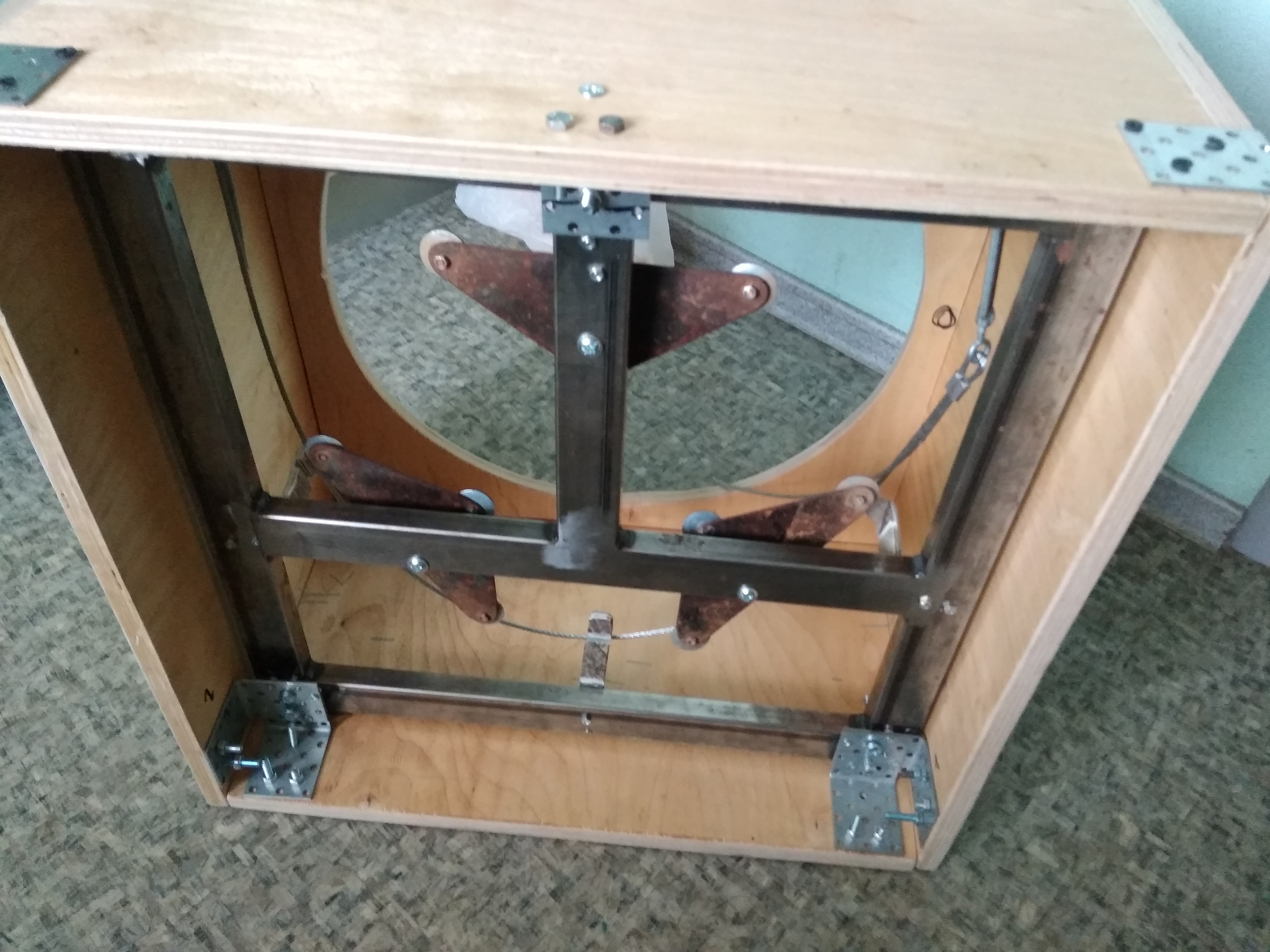

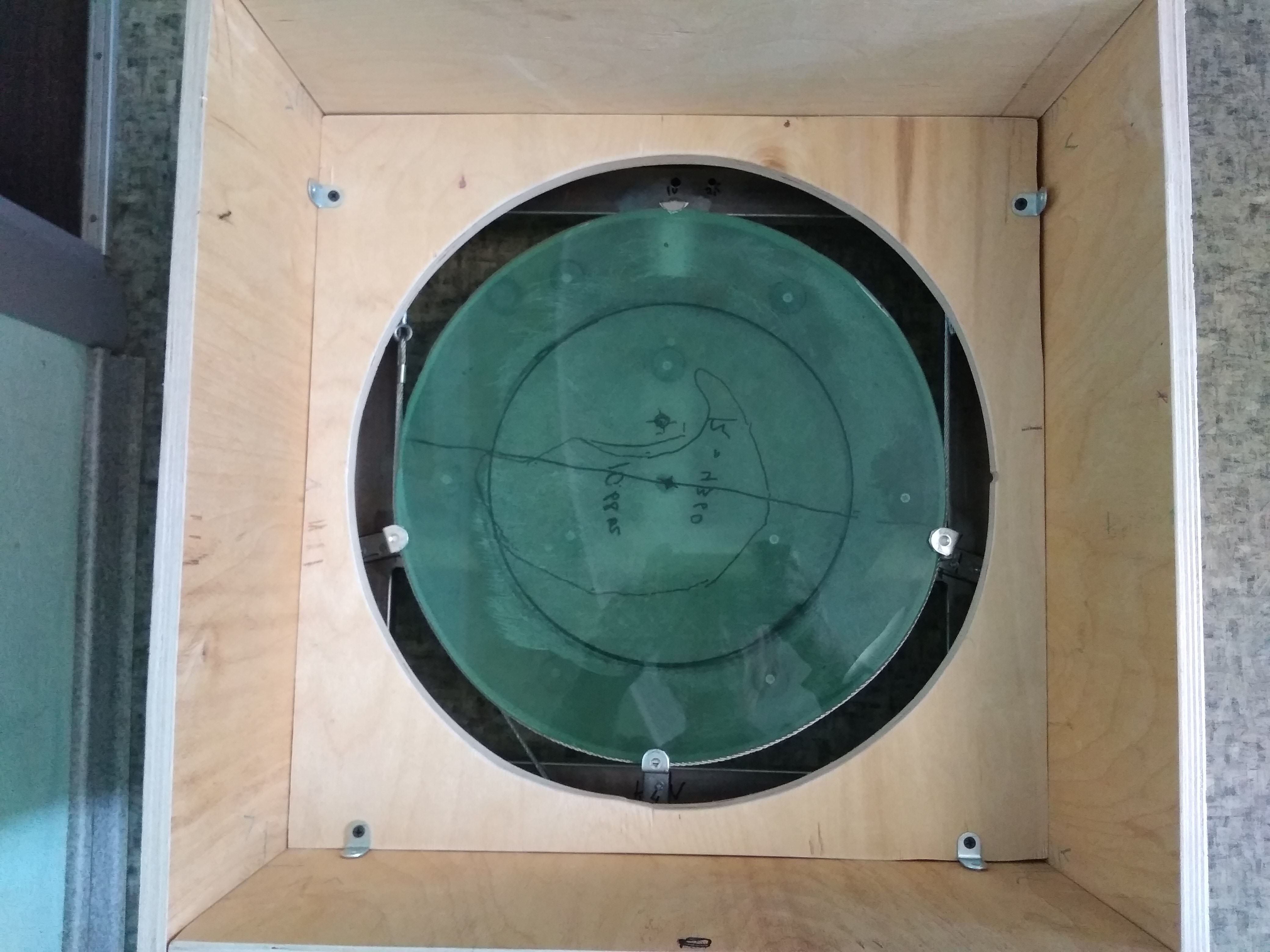

Встроил оправу в короб.
Короб предварительно подрезал на 10 см в высоту.
Теперь его размер 55х55х35 см.

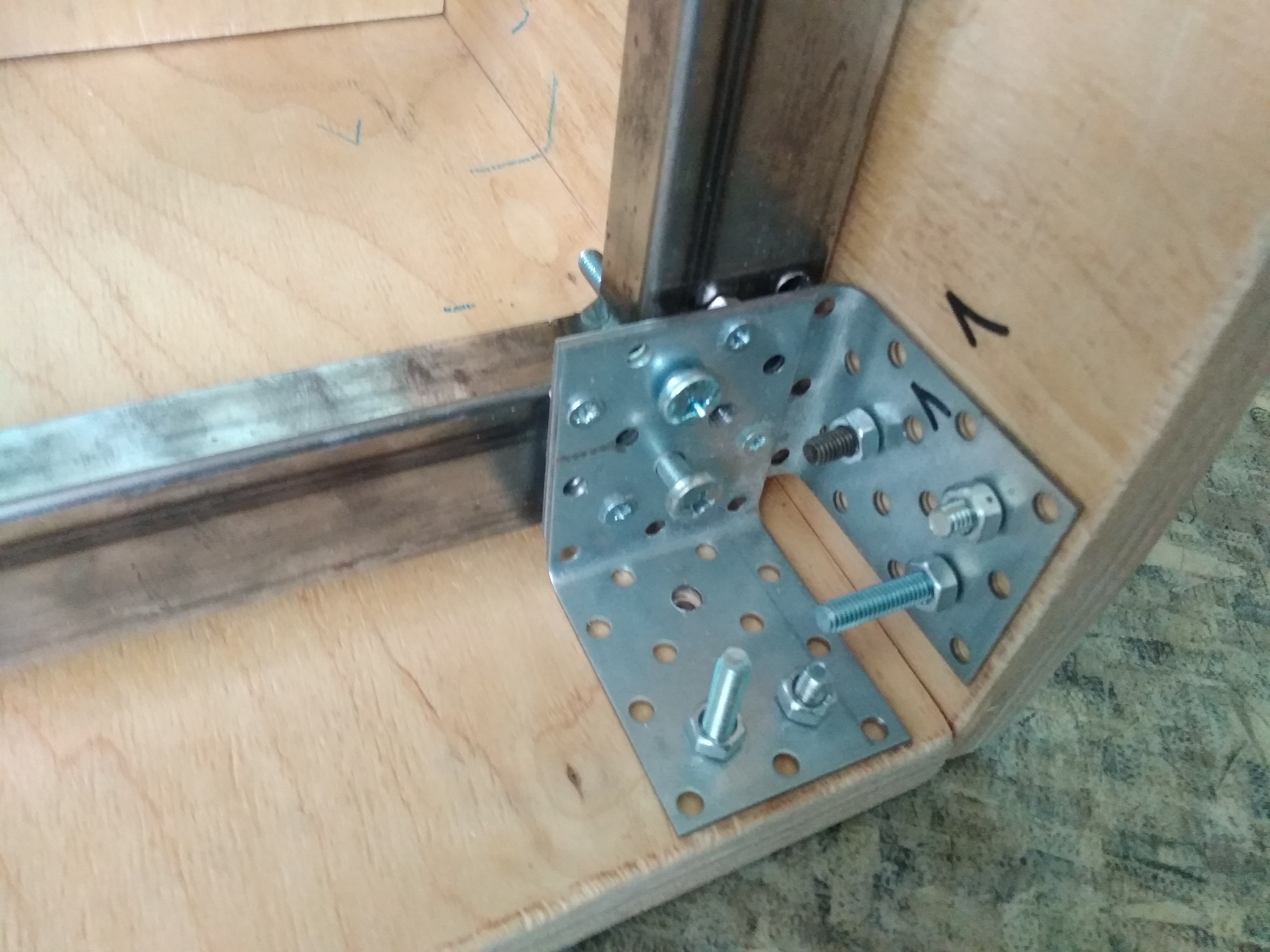

Оправа опирается на уголки и два болта для юстировки.

Зеркало на тросе.

[didperm]

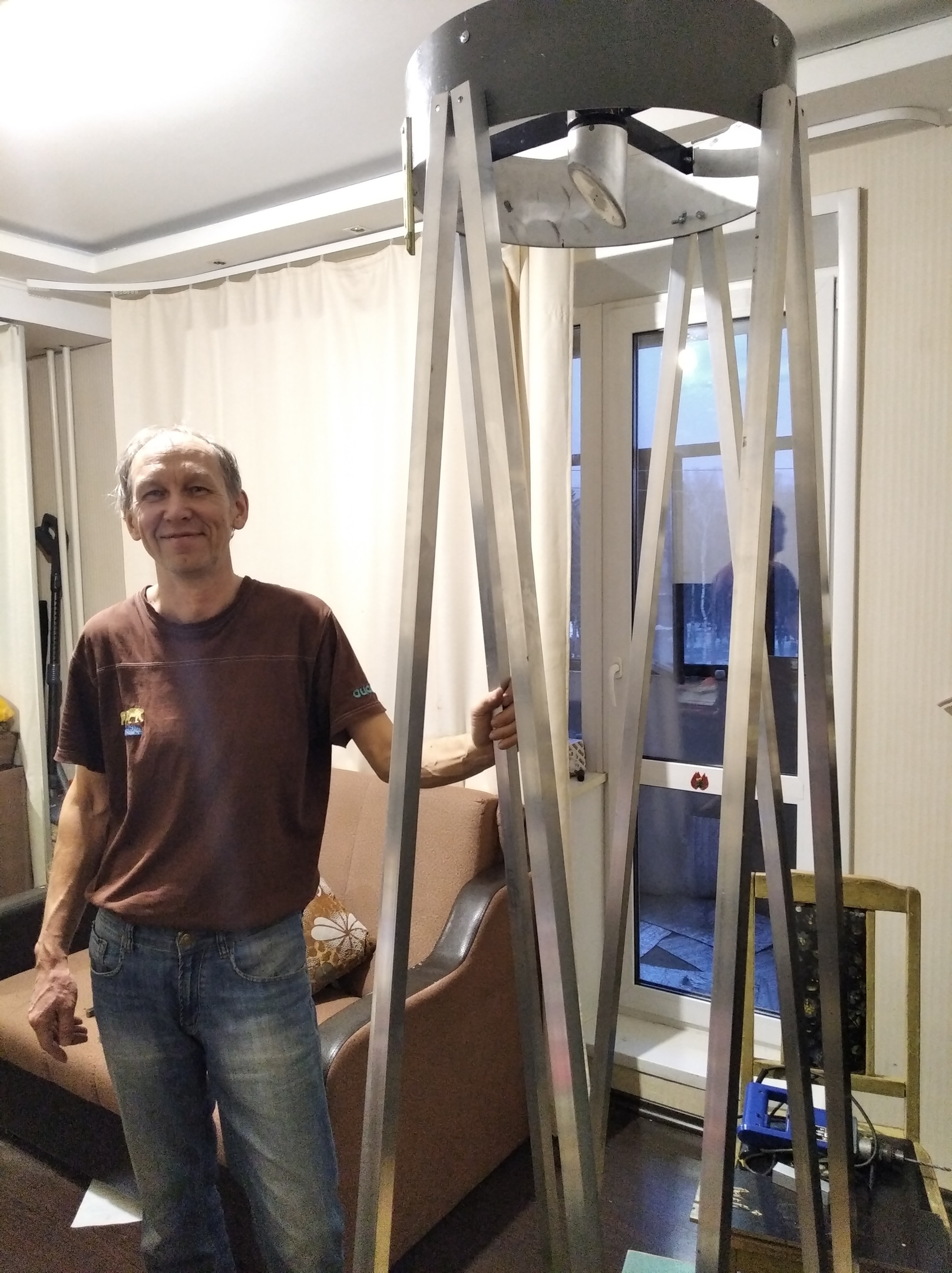

Собрал ферму телескопа из квадратного профиля 25х25х1.5 мм.
Получилось неожиданно жестко.
Для теста по звезде сгодится.

Но надо сокращать в длину,
переделать верх: укоротить стакан, вывести фокусер в бок под углом 90, сейчас получилось 45 градусов.
Смотреть придется вверх под 45.

[didperm]

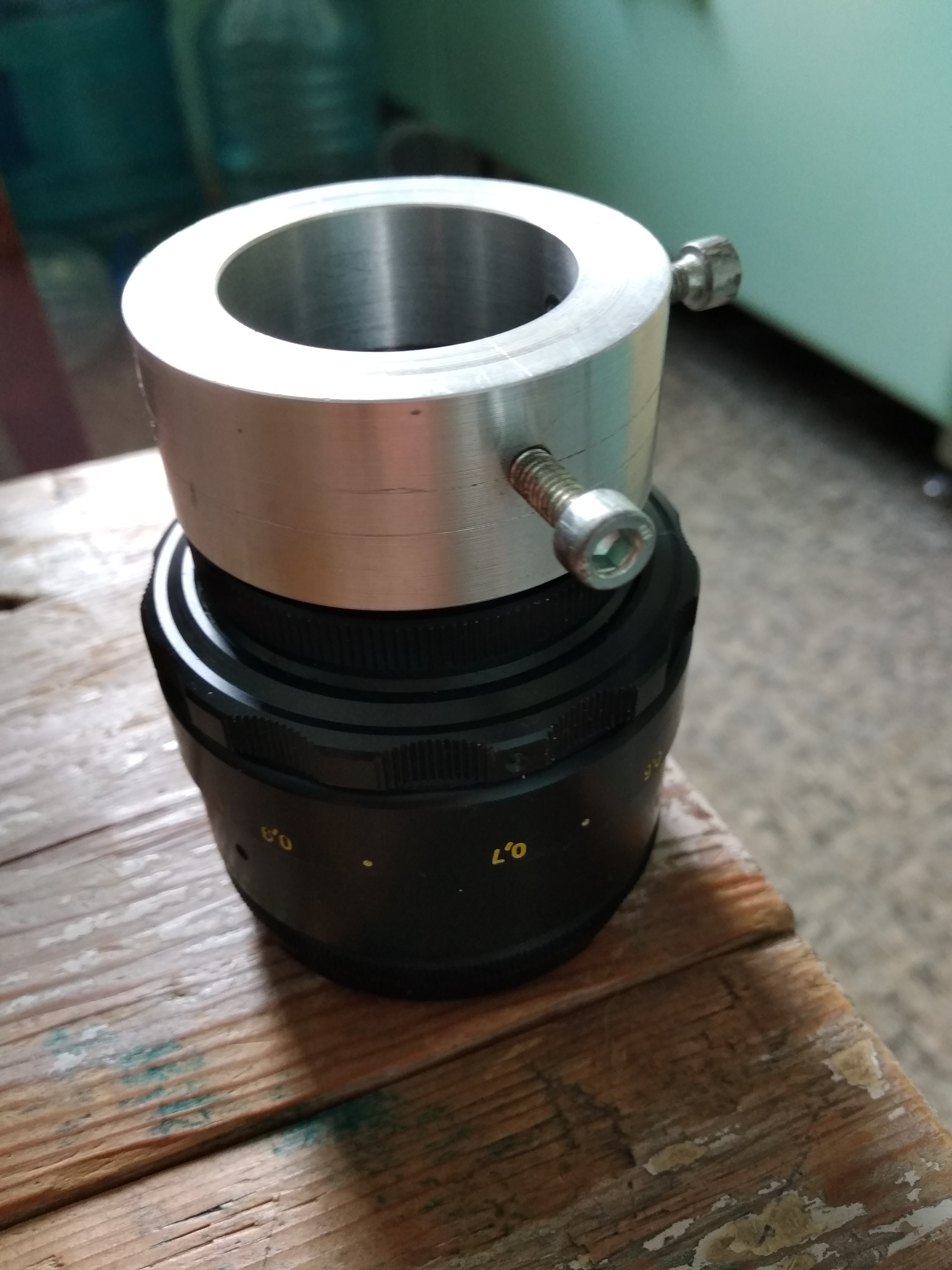

Для тестов пока буду использовать самодельный геликоидный фокусер из старого объектива Гелиос 44-2

и остатка от фокусера старого рефрактора.

Немного колхозно, но зато просто.

[andovin]

Да, внушительная конструкция получилась! С местом алюминирования зеркала удалось определится?

[didperm]

С местом алюминирования зеркала удалось определится?

Пока не определился, ищу.
Есть предварительная договоренность .

[didperm]

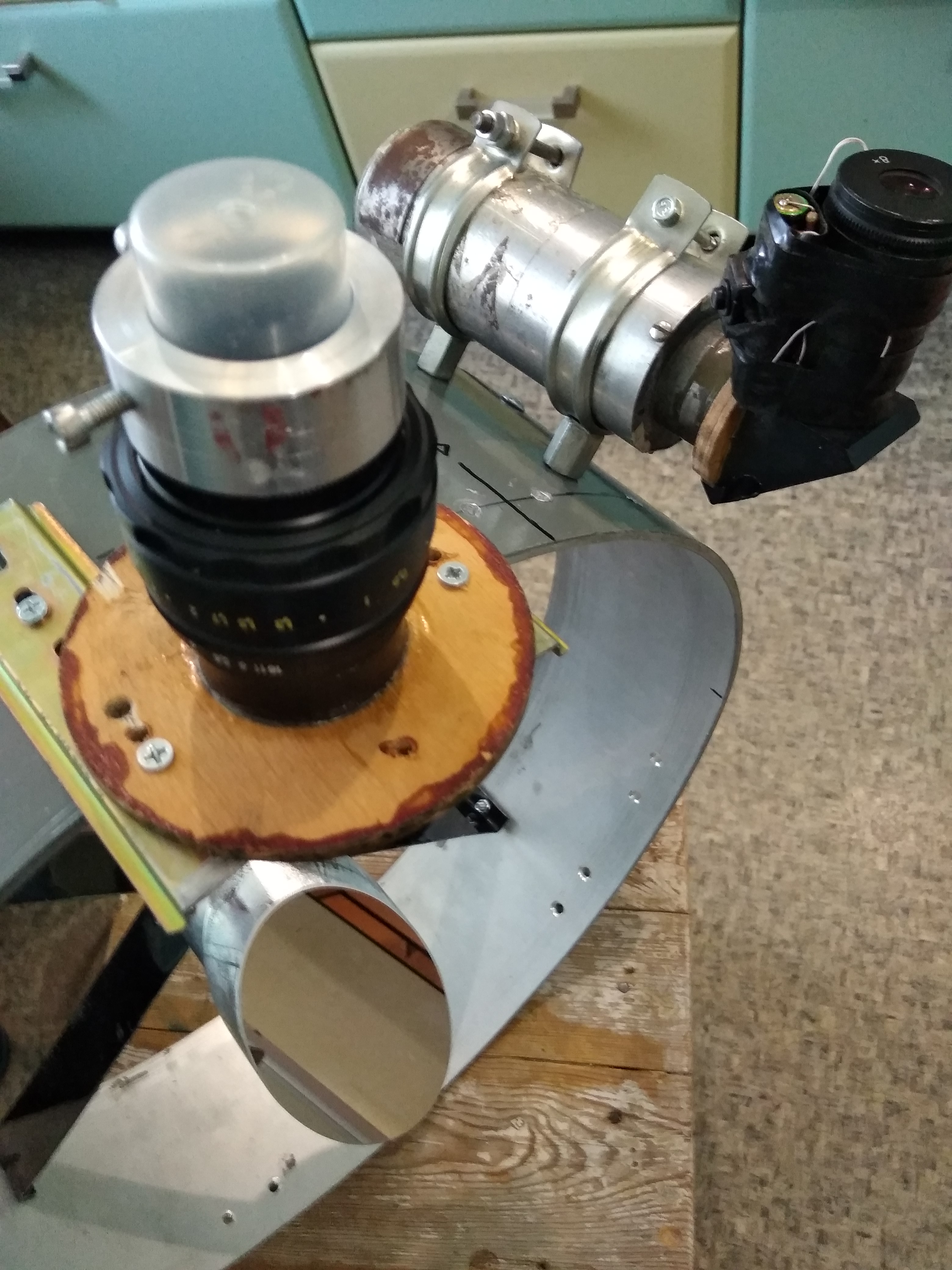

В выхи немного поделал верх: вклеил вторичку, приладил свой старый искатель.

Начал делать табуретку.
Собрал всю конструкцию и пробно отъюстировал ее лазером.
Вроде все зеркала движутся )

Прикрутил один кулер, всего будет два одинаковых карлсона.

[didperm]

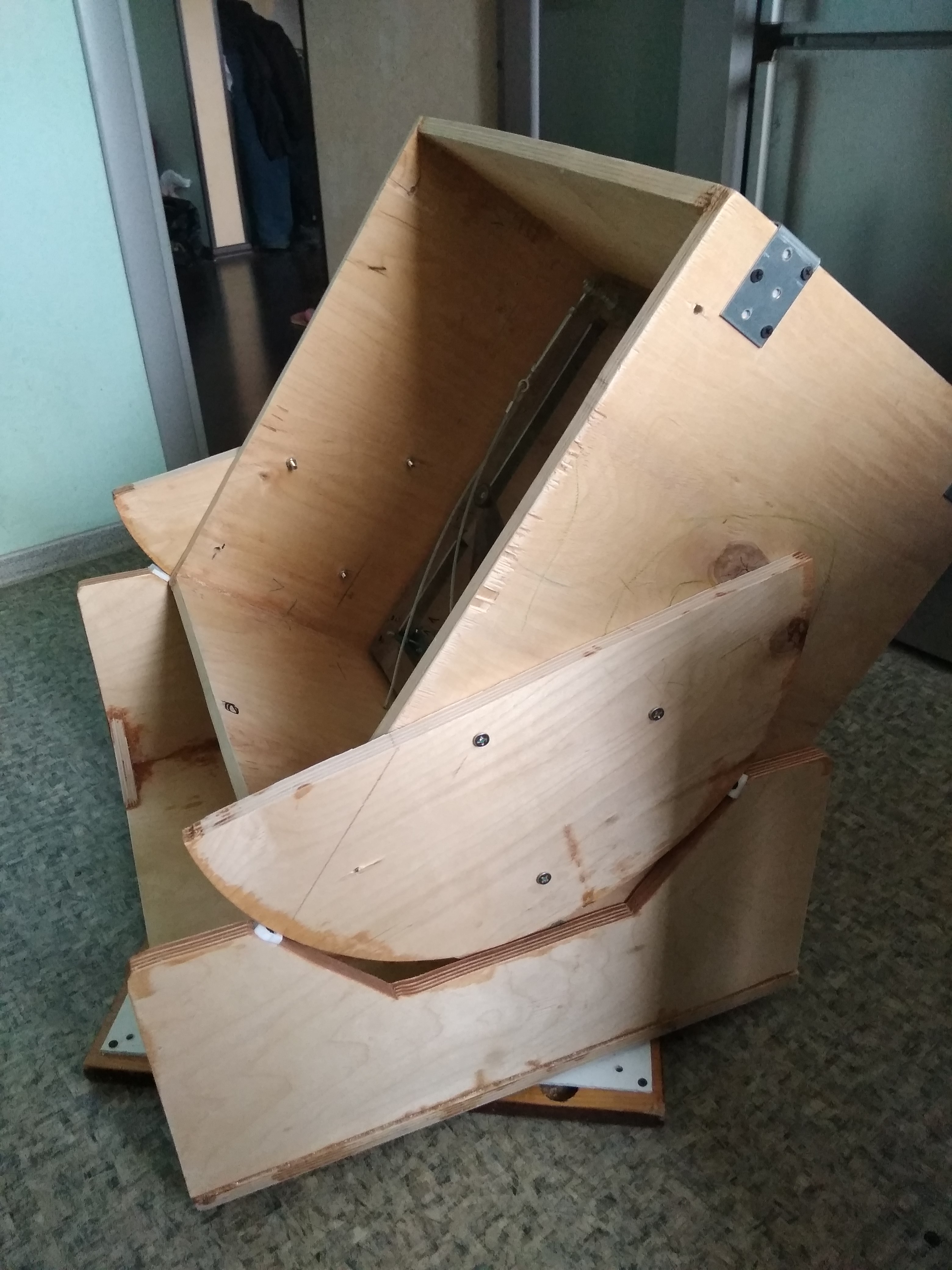

Доделал табуретку.
Черновой вариант.

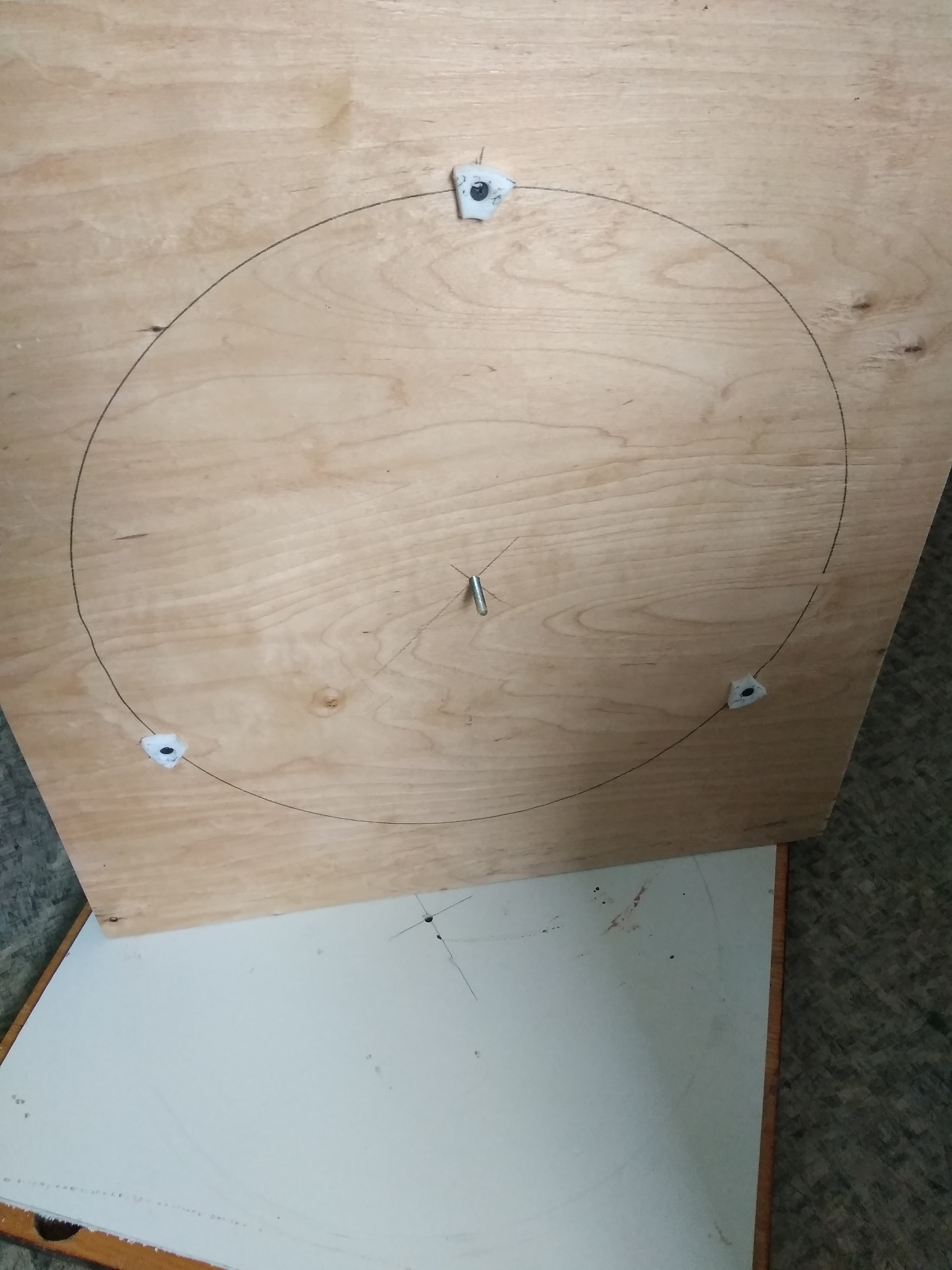

Основной горизонтальный подшипник - лист пластика, на который опирается табуретка тремя фторопластовыми опорами.
Главная ось - болт м6 ).

Взвесил всю конструкцию:
Табуретка - 10 кг.
Низ телескопа с оправой и зеркалом 27 кг.
Верх со вторичкой и искателем 3.6 кг.
Ферма из профиля 30х30х1.5 5 кг.
Итого: 45.6 кг.


Однако, нужна тележка для перевозки )).

[andovin]

Однако, нужна тележка для перевозки )).

Сразу такой прицеп. На главную ось M6 мало, на ДОБ8 ставил М14 - было гораздо лучше, на мебельных роликах плавнее и легче будет перемещение по азимуту.

Для такой конструкции возможно имеет смысл сделать легкоразборную табуретку чем таскать все вместе, правда будет теряться время на ее сборку.

[didperm]

Вчера вечером собрал доб на балконе, вдоль стены, с целью потестить фокусер.
Доб влезает только вдоль балкона.
Вынул из рамы одно стекло и навелся на дом в 1.5х километрах от меня с окуляром 25мм.
Попалось одно окно с лампой дневного света.
Рассмотрел устройство лампы )) .
Картинка вроде вполне нормальная.
Хода фокусера хватает.
